Carpintería
de aluminio

Trabajamos con la marca más TOP en carpintería de aluminio

CORREDERAS

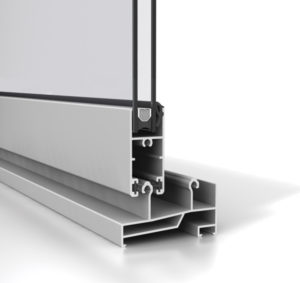

STRUGAL S62

  • Marcos y hojas de corte recto.
  • Sección de referencia de 83 mm.
  • Herrajes, burletes y accesorios de alta calidad de fabricación propia.
  • Distintas posibilidades de acristalamiento.
  • Posibilidad de refuerzo en hojas centrales.
  • Guías de persianas con marco incorporado.

ESPECIFICACIONES TÉCNICAS

Acristalamiento

Hoja: 4 mm – 15 mm.

Fijo: 4 mm – 27mm.

Espesor medio teórico

Ventana: 1.25 – 1.55 mm.

Puerta: 1.25 – 1.55 mm.

Aislamiento acústico

Rw = 27(-1;-2) dB – 30(-1;-2) dB

Banco de ensayo

Permeabilidad al aire: CLASE 2 UNE-EN 12207

Estanquidad al agua: 5A UNE-EN 12208

Resistencia al viento: C1 UNE-EN 12210

Acabados

Efecto madera

Lacado colores

Anodizado

Aperturas

2 hojas correderas.

3 hojas correderas.

4 hojas correderas.

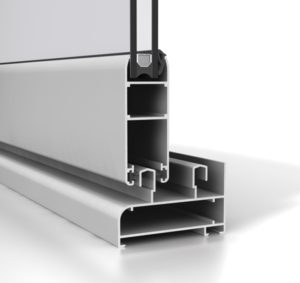

STRUGAL S70P

  • Marco de 70 mm.
  • Hoja de 27 mm.
  • Sección de referencia de 103 mm.
  • Marcos y hojas perimetrales ensamblados con escuadras de alta calidad.
  • Herrajes, burletes y accesorios de alta calidad de fabricación propia.
  • Posibilidad de refuerzo en hojas centrales.

ESPECIFICACIONES TÉCNICAS

Acristalamiento

Hoja: 7 mm. – 21 mm.

Fijo: 4 mm. – 31 mm.

Espesor medio teórico

Ventana: 1.35 mm.

Puerta: 1.35 mm.

Aislamiento acústico

Rw = 27(-1;-2) dB – 30(-1;-2) dB

Banco de ensayo

Permeabilidad al aire: CLASE 3 UNE-EN 12207

Estanquidad al agua: 7A UNE-EN 12208

Resistencia al viento: C3 UNE-EN 12210

Acabados

Efecto madera

Lacado colores

Anodizado

Aperturas

2 hojas correderas.

3 hojas correderas.

4 hojas correderas.

3 o 6 hojas correderas (3 carriles).

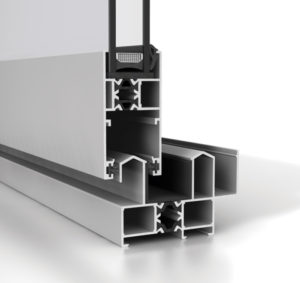

STRUGAL S68RP

  • Marco de 60 mm.
  • Hoja de 35 mm.
  • Sección de referencia de 106 mm.
  • Marcos y hojas perimetrales ensamblados con escuadras de alta cualidad.
  • Altas prestaciones térmicas y acústicas.
  • Herrajes, burletes y accesorios de alta calidad de fabricación propia.
  • Marcos y hojas intercambiables con la serie S90RP.
  • Estética de líneas rectas.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

14-16 mm.

Acristalamiento

Hoja: hasta 25 mm.

Fijo: hasta 40 mm.

Espesor medio teórico

Ventana: 1.3 mm.

Puerta: 1.5 mm.

Transmitancia térmica

Uw = 2.1-3.2 W/m2K

Aislamiento acústico

Rw = 31(-1;-4) dB

Rw = 27(-1;-2) dB – 30(-1;-2) dB

Banco de ensayo

Permeabilidad al aire: CLASE 3 UNE-EN 12207

Estanquidad al agua: 5A UNE-EN 12208

Resistencia al viento: C3 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

2 hojas correderas.

3 hojas correderas.

4 hojas correderas.

3 o 6 hojas correderas (3 carriles).

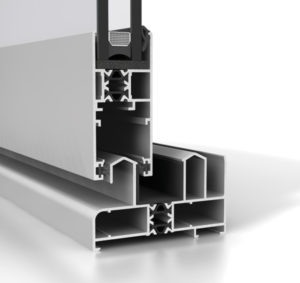

STRUGAL S90RP

  • Marco de 85 mm.
  • Hoja de 35 mm.
  • Sección de referencia de 116 mm.
  • Marcos y hojas perimetrales ensamblados con escuadras de alta calidad.
  • Altas prestaciones térmicas y acústicas.
  • Herrajes, burletes y accesorios de alta calidad de fabricación propia.
  • Marcos y hojas intercambiables con la serie Strugal S68RP.
  • Estética de líneas rectas y curvas.
  • Posibilidad de hoja con junquillo.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

14 mm. – 16 mm.

Acristalamiento

Hoja: hasta 27 mm.

Fijo: hasta 46 mm.

Espesor medio teórico

Ventana: 1.5 mm.

Puerta: 1.5 mm.

Transmitancia térmica

Uw = 2.2-3.3 W/m2K

Aislamiento acústico

Rw = 27(-1;-2) dB – 30(-1;-2) dB

Banco de ensayo

Permeabilidad al aire: CLASE 3 UNE-EN 12207

Estanquidad al agua: 6A UNE-EN 12208

Resistencia al viento: C3* UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

2 hojas correderas.

3 hojas correderas.

4 hojas correderas.

3 o 6 hojas correderas (3 carriles).

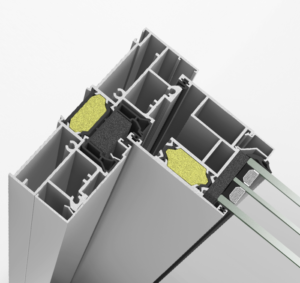

STRUGAL S150RP (Elevable)

  • Marcos de 150 mm con posibilidad de corte a inglete o corte recto.
  • Opción de hoja perimetral o corte recto para acristalar mediante junquillos.
  • Herraje elevable de alta calidad de fabricación propia.
  • Estética minimalista. Sección en hojas de centro de solo 42 mm con elevación completamente en vertical.
  • Posibilidad de hojas de centro con refuerzo incorporado (refuerzo interior y/o exterior).
  • Posibilidad de herraje corredera en línea o elevable.
  • Posibilidad tricarril.
  • Posibilidad de encuentro de hojas en esquina a 90º sin maineles verticales.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

16 mm – 24 mm – 34 mm

Acristalamiento

Espesor máximo 51 mm

Espesor medio teórico

1,8 mm

Transmitancia térmica

Uw ≥ 0,9 W/m2K

Aislamiento acústico

Rw ≤ 40dB

Banco de ensayo

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: 9A UNE-EN 12208

Resistencia al viento: C2 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

2 hojas elevables

1 hoja elevable + 1hoja fija

2 hojas correderas

2 hojas elevables + 2 hojas fijas

2 hojas elevables + 4 hojas correderas (3

carriles)

4 hojas elevables

Dimensiones máximas

Ancho de hoja (Lt) =3.300 mm

Alto de hoja (Ht) = 3.300 mm

Peso máximo por hoja

400 kg * Herraje elevable con

carros adicionales

ABATIBLES Y OSCILOBATIENTES

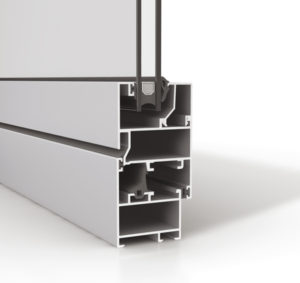

STRUGAL S40

  • Marco de 40 mm.
  • Hoja de 47 mm.
  • Sección de referencia desde 89 mm.
  • Esquinas de marcos y hojas ensambladas con escuadras de altas prestaciones.
  • Herrajes, accesorios y juntas de alta calidad de fabricación propia.
  • Estética de líneas rectas y curvas.
  • Coplanar al exterior en hoja curva y recta.
  • Amplitud de gama.

ESPECIFICACIONES TÉCNICAS

Acristalamiento

≤ 27 mm.

Espesor medio teórico

Ventana: 1.35 mm.

Puerta: 1.35 mm.

Aislamiento acústico

Rw = 32(-1;-5) dB – 38(-1;-4) dB

Banco de ensayo

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: 6A UNE-EN 12208

Resistencia al viento: C4 UNE-EN 12210

Acabados

Efecto madera

Lacado colores

Anodizado

Aperturas

Apertura interior:

Practicable oscilobatiente.

Abatible.

Oscilo-Paralela.

Plegable.

Apertura exterior:

Practicable.

Proyectante.

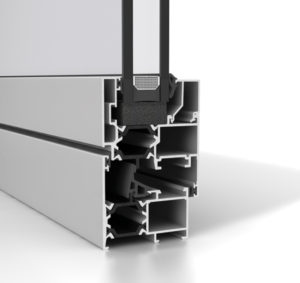

STRUGAL S53RP+

  • Marcos de 53 y 60 mm.
  • Hoja de 60 mm. Sección de referencia desde 92 mm.
  • Excelentes prestaciones térmicas y acústicas .
  • Línea interior totalmente recta.
  • Coplanar al exterior.
  • Perfiles de puerta. Opción de estética con líneas rectas y curvas.
  • Sistema de dobles escuadras de rápido montaje en perfiles de hoja.
  • Herrajes, accesorios y juntas de alta calidad de fabricación propia.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

24 mm.

Acristalamiento

≤ 40 mm.

Espesor medio teórico

Ventana: 1.5 mm.

Puerta: 1.5 mm.

Transmitancia térmica

Uw = 1.6-2.8* W/m2K

Aislamiento acústico

Rw ≤ 43 dB

Banco de ensayo

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: E1500 UNE-EN 12208

Resistencia al viento: C5 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

Apertura interior:

Practicable oscilobatiente.

Abatible.

Oscilo-Paralela.

Plegable.

Apertura exterior:

Practicable.

Proyectante.

Peso máximo por hoja

120 kg

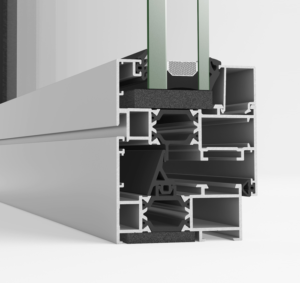

STRUGAL S64RP

  • Marcos de 64 mm. Hojas de 72,5 mm.
  • Canal europeo o canal 16.
  • Marcos para mercado nacional y francés.
  • Estética de líneas rectas y coplanar al exterior.
  • Opción de espumas de poliolefina reticulada.
  • Dobles escuadras de inyección o extrusión tanto en marcos como hojas.
  • Mismas escuadras interiores y exteriores para marcos y hojas.
  • Paso de bisagra de 5 mm.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

24 mm.

Acristalamiento

Espesor máximo 51 mm

Espesor medio teórico

1,5 mm

Transmitancia térmica

Uw ≥ 1,2 W/m2K

Aislamiento acústico

Rw ≤ 46 dB

Banco de ensayo

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: E2100 UNE-EN 12208

Resistencia al viento: C5 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

Apertura interior:

Practicable oscilobatiente.

Abatible.

Oscilo-Paralela.

Plegable.

Apertura exterior:

Practicable.

Proyectante.

Peso máximo por hoja

160 kg

STRUGAL S74RP

  • Marcos de 74 mm. Hoja de 82,5 mm.
  • Canal Europeo o Canal 16.
  • Posibilidad de hoja vista u oculta.
  • Marcos para mercado nacional y francés.
  • Estética de líneas rectas y coplanar al exterior. Opción de espumas de poliolefina reticulada.
  • Complemento de junta central en EDPM celular.
  • Aislamiento reforzado mediante poliamidas tubulares y espumas en cámara de poliamidas.
  • Dobles escuadras de inyección o extrusión tanto en marcos como en hojas.
  • Mismas escuadras interiores y exteriores para marcos y hojas.
  • Mismos perfiles inversor, marcos y pilastras para hojas vistas y ocultas.
  • Paso de bisagra de 5 mm.

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

34 mm.

Acristalamiento

Espesor máximo 61 mm

Espesor medio teórico

1,5 mm

Transmitancia térmica

Uw ≥ 0,9 W/m2K

Aislamiento acústico

Rw ≤ 46 dB

Banco de ensayo

Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: E2400 UNE-EN 12208

Resistencia al viento: C5 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

Apertura interior:

Practicable oscilobatiente.

Abatible.

Oscilo-Paralela.

Plegable.

Apertura exterior:

Practicable.

Proyectante.

Peso máximo por hoja

160 kg

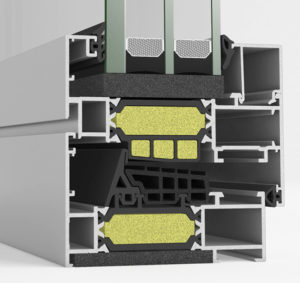

STRUGAL S82RP

  • Marco de 82 mm.
  • Hoja de 90,5 mm.
  • Canal europeo o Canal 16.
  • Marcos para mercado nacional y francés.
  • Estética de líneas rectas y coplanar al exterior.
  • Opción de espumas de poliolefina reticulada.
  • Complemento de junta central en EDPM celular.
  • Aislamiento reforzado mediante poliamidas tubulares y espumas en cámaras de poliamidas.
  • Dobles escuadras de inyección o extrusión tanto en marcos como hojas.
  • Mismas escuadras interiores y exteriores para marcos y hojas.
  • Paso de bisagra de 5 mm.
  • Compatible con barandilla STRUGAL Invisible Glass Line
  • También disponible con certificación Passivhaus Institut para la categoría 4 Warm-temperate (cálido-templado).

ESPECIFICACIONES TÉCNICAS

Longitud de poliamida

42 mm.

Acristalamiento

≤ 69 mm

Espesor medio teórico

1,5 mm

Transmitancia térmica

Uw ≥ 0,8 W/m2K

Aislamiento acústico

Rw ≤ 47 dB

Banco de ensayo

 Permeabilidad al aire: CLASE 4 UNE-EN 12207

Estanquidad al agua: E2100 UNE-EN 12208

Resistencia al viento: C5 UNE-EN 12210

Acabados

Posibilididad bicolor

Efecto madera

Lacado colores

Anodizado

Aperturas

Apertura interior:

Practicable oscilobatiente.

Abatible.

Oscilo-Paralela.

Plegable.

Apertura exterior:

Practicable.

Proyectante.

Peso máximo por hoja

160 kg
